Gearbox Reducer AD/ADR Series

Brand : APEX DYNAMICS

Model : AD/ADR Series

APEX GEAR เป็นเกียร์ที่สามารถใช้ได้กับ Servo Motor ทุกรุ่น ทุกยี่ห้อ เทคโนโลยีในการออกแบบเป็นแบบ Helical Gear Design ซึ่งให้แรงบิดที่มากกว่าเกียร์ธรรมดาถึง 33% โครงสร้างของเกียร์ (รุ่น A-Series) ผลิตขึ้นจากสเตนเลส คุณภาพสูง และใช้สารหล่อลื่น Nyogel 792D ที่ไม่ต้องมีการเปลี่ยนถ่ายหรือเติมสารหล่อลื่นใดๆ เพิ่ม สามารถใช้ได้ตลอดอายุการใช้งาน ระบบภายในถูกออกแบบให้เป็นเฟืองฟันเฉียง ซึ่งมีประสิทธิภาพสูง และผิดพลาดต่ำ เหมาะสมกับการใช้งานร่วมกับ Servo Motor

Catalog : http://www.apexdyna.com/download/catalog/AD-ADR-ADS-Eng.pdf

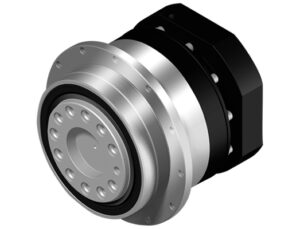

AD – Series
Output torque
T2N : 14 Nm – 2000 Nm
Ratios:
1-stage :4 / 5 / 7 / 10
2-stage :20 / 25 / 35 / 40 / 50 / 70 / 100 / 16 / 21 / 31 / 61 / 91
Low backlash
1-stage : ≤1 arcmin / ≤3 arcmin / ≤5 arcmin
2-stage : ≤3 arcmin / ≤5 arcmin / ≤7 arcmin
High efficiency
1-stage : ≧ 97%
2-stage : ≧ 94%
Easy mount
Low noise
Compact structure

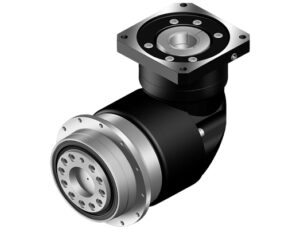

ADR – Series
Output torque
T2N : 14 Nm – 2000 Nm
Ratios:
1-stage : 4 / 5 / 7 / 10
2-stage : 16 / 21 / 31 / 61 / 91
Low backlash
1-stage : ≤1 arcmin / ≤3 arcmin / ≤5 arcmin
2-stage : ≤3 arcmin / ≤5 arcmin / ≤7 arcmin
High efficiency
1-stage : ≧ 97%
2-stage : ≧ 94%
Easy mount
Low noise
Compact structure
