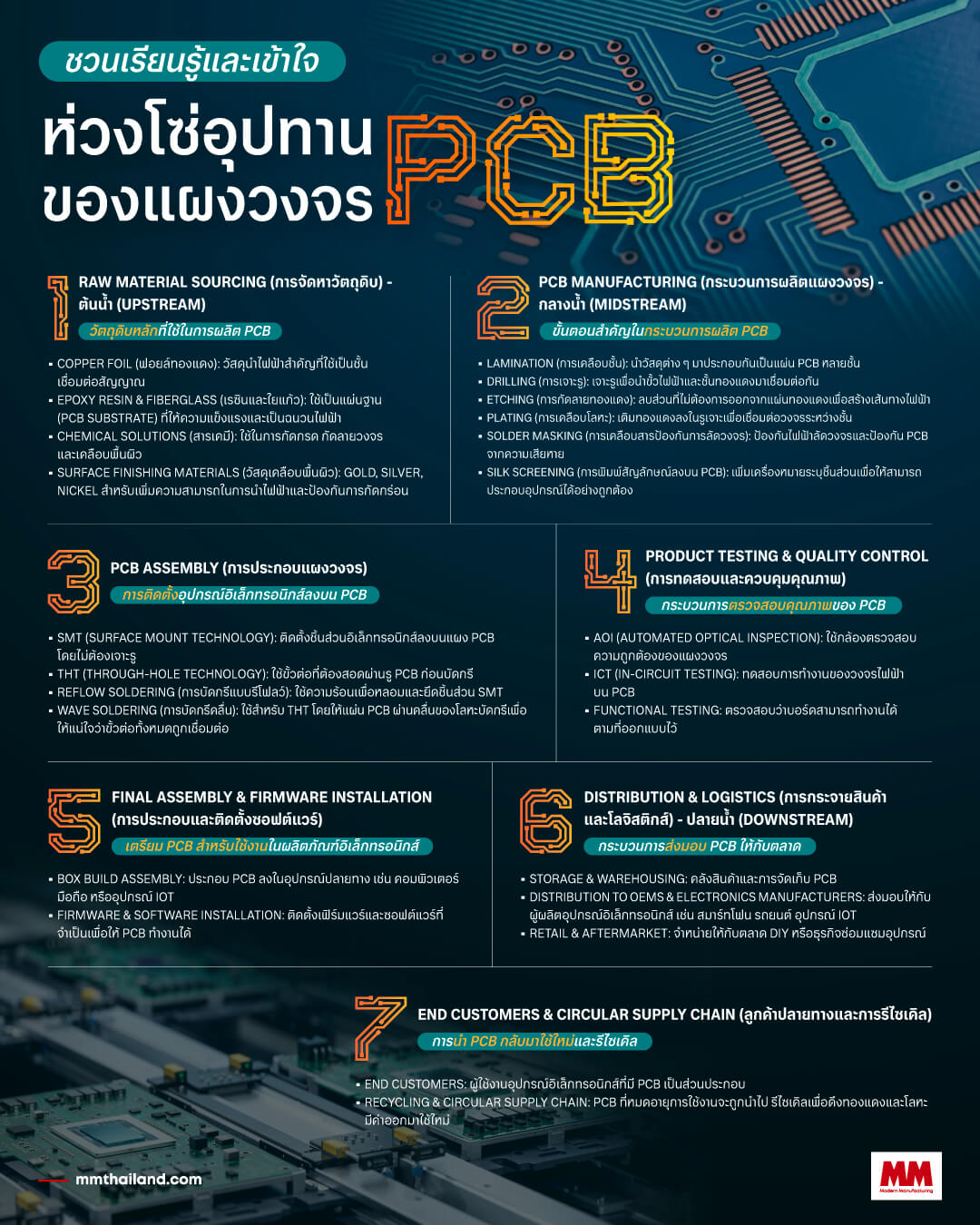

ชวนเรียนรู้และเข้าใจ ห่วงโซ่อุปทานของแผงวงจร PCB

Date Post
24.04.2025
Post Views

เคยสงสัยไหมว่า…แผงวงจร PCB ที่อยู่ในอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ ถูกผลิตขึ้นมาได้อย่างไร? เบื้องหลังแผ่นวงจรเล็ก ๆ นี้ มีขั้นตอนซับซ้อน ตั้งแต่การคัดเลือกวัตถุดิบ การสร้างลายวงจร การประกอบชิ้นส่วน ไปจนถึงการทดสอบคุณภาพ

ทุกกระบวนการล้วนมีบทบาทสำคัญในการทำให้ PCB ทำงานได้อย่างแม่นยำและรองรับเทคโนโลยีที่ก้าวหน้า มาดูกันว่าห่วงโซ่อุปทานของ PCB ตั้งแต่ต้นน้ำถึงปลายน้ำเป็นอย่างไร!

การจัดหาวัตถุดิบ (Raw Material Sourcing – ต้นน้ำ)
กระบวนการนี้เกี่ยวข้องกับการจัดหาวัตถุดิบที่จำเป็นในการผลิต PCB เช่น แผ่นทองแดง (Copper Foil) สำหรับนำไฟฟ้า, อีพ็อกซีเรซินและไฟเบอร์กลาส (Epoxy Resin & Fiberglass) สำหรับทำโครงสร้างแผ่น PCB และสารเคมีที่ใช้ในกระบวนการผลิต เช่น น้ำยากัดลายและน้ำยาชุบผิวโลหะ เพื่อให้ได้แผงวงจรที่ได้มาตรฐาน

การผลิตแผงวงจร (PCB Manufacturing – กลางน้ำ)
ขั้นตอนนี้เริ่มจากการนำแผ่นวัสดุ PCB ไปผ่านกระบวนการเคลือบด้วยทองแดง, การเจาะรูเพื่อติดตั้งอุปกรณ์, การกัดลายวงจร, การชุบโลหะให้เกิดการนำไฟฟ้าที่ดีขึ้น และการเคลือบป้องกันพื้นผิว เพื่อให้ได้ PCB ที่พร้อมใช้งาน กระบวนการนี้ต้องการความแม่นยำสูง เพื่อให้วงจรทำงานได้อย่างมีประสิทธิภาพ

การประกอบแผงวงจร (PCB Assembly)
เมื่อ PCB ถูกผลิตขึ้นแล้ว ขั้นตอนถัดไปคือการติดตั้งอุปกรณ์อิเล็กทรอนิกส์ลงไปบนแผงวงจร โดยใช้เทคโนโลยีต่าง ๆ เช่น การติดตั้งชิ้นส่วนแบบ SMT (Surface Mount Technology) สำหรับชิ้นส่วนขนาดเล็ก หรือ THT (Through-Hole Technology) สำหรับชิ้นส่วนที่ต้องการความแข็งแรงสูง รวมถึงการบัดกรีด้วยเทคนิคต่าง ๆ เพื่อให้ชิ้นส่วนติดแน่นกับ PCB

การทดสอบและควบคุมคุณภาพ (Product Testing & Quality Control)
ก่อนที่ PCB จะถูกนำไปใช้งาน จะต้องผ่านการทดสอบคุณภาพหลายขั้นตอน เช่น การตรวจสอบด้วยแสงอัตโนมัติ (AOI) เพื่อตรวจหาความผิดพลาดของวงจร, การทดสอบวงจรภายใน (ICT) และการทดสอบการทำงานจริง เพื่อให้แน่ใจว่า PCB สามารถใช้งานได้อย่างมีประสิทธิภาพ

การประกอบและติดตั้งซอฟต์แวร์ (Final Assembly & Firmware Installation)
PCB ที่ผ่านการทดสอบแล้วจะถูกนำไปประกอบเป็นผลิตภัณฑ์อิเล็กทรอนิกส์ เช่น คอมพิวเตอร์ โทรศัพท์ หรืออุปกรณ์ IoT รวมถึงติดตั้งเฟิร์มแวร์และซอฟต์แวร์เพื่อให้สามารถทำงานได้ตามที่ออกแบบไว้

การกระจายสินค้าและโลจิสติกส์ (Distribution & Logistics – ปลายน้ำ)
หลังจากการผลิตเสร็จสิ้น PCB จะถูกส่งไปยังผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ หรือกระจายไปยังร้านค้าและผู้ใช้ปลายทาง กระบวนการนี้รวมถึงการจัดเก็บ การขนส่ง และการกระจายสินค้าเพื่อให้เข้าถึงตลาดอย่างมีประสิทธิภาพ

ลูกค้าปลายทางและการรีไซเคิล (End Customers & Circular Supply Chain)
เมื่อ PCB หมดอายุการใช้งาน กระบวนการรีไซเคิลจะเข้ามามีบทบาทในการนำวัสดุกลับมาใช้ใหม่ ลดขยะอิเล็กทรอนิกส์ และช่วยให้เกิดเศรษฐกิจหมุนเวียนที่ยั่งยืนขึ้น

ห่วงโซ่อุปทานของ PCB เป็นกระบวนการที่ต้องการความแม่นยำและการควบคุมคุณภาพอย่างเข้มงวด ตั้งแต่การคัดเลือกวัตถุดิบไปจนถึงการกระจายสินค้าไปสู่ตลาด ความเข้าใจในแต่ละขั้นตอนช่วยให้สามารถพัฒนาเทคโนโลยีให้มีประสิทธิภาพยิ่งขึ้น รองรับอุตสาหกรรมอิเล็กทรอนิกส์ที่กำลังเติบโตอย่างรวดเร็ว
