ในอุตสาหกรรม PCB และเซมิคอนดักเตอร์ ความแม่นยำถือเป็นหัวใจสำคัญของกระบวนการผลิต เพียงความผิดพลาดเล็กน้อยบนแผงวงจรหรือชิปอาจส่งผลร้ายแรงถึงขั้นใช้งานไม่ได้ นำมาสู่ต้นทุนมหาศาลจากการ Rework หรือ Reject สินค้า อีกทั้งยังกระทบความน่าเชื่อถือของแบรนด์ในตลาดโลกอีกด้วย
นั่นคือเหตุผลที่โรงงานสมัยใหม่กำลังให้ความสำคัญกับเทคโนโลยีตรวจสอบคุณภาพที่ล้ำสมัยอย่าง Vision Technology และปัญญาประดิษฐ์ (AI) ซึ่งไม่ได้มีประโยชน์เพียงแค่ตรวจจับข้อผิดพลาด แต่ยังช่วยเพิ่มประสิทธิภาพ ลดต้นทุน และสร้างความมั่นใจให้กับลูกค้าระดับโลก
Vision Technology ในกระบวนการตรวจสอบ PCB และเซมิคอนดักเตอร์

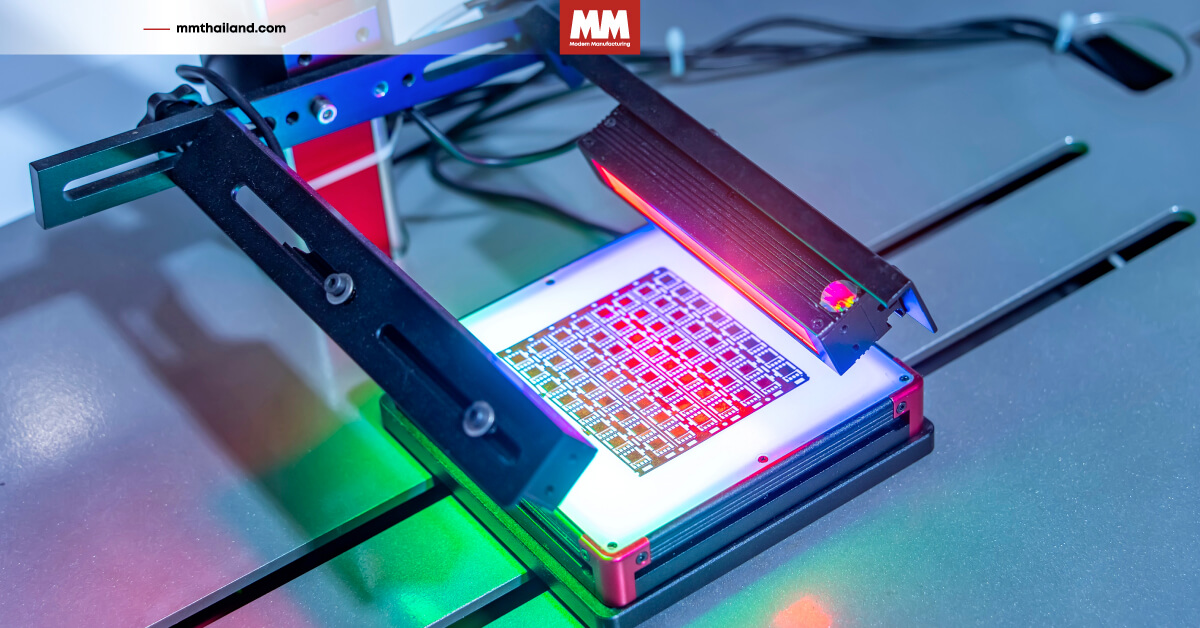

Vision Technology หรือเทคโนโลยีประมวลผลภาพ คือการใช้กล้องถ่ายภาพความละเอียดสูงร่วมกับซอฟต์แวร์วิเคราะห์ภาพในการตรวจสอบคุณภาพสินค้า ซึ่งเทคโนโลยีนี้ถูกใช้กันอย่างแพร่หลายในอุตสาหกรรม PCB และ Semiconductor โดยเฉพาะในขั้นตอนสำคัญ เช่น
- AOI (Automated Optical Inspection)
AOI ใช้กล้องความละเอียดสูงสแกนแผงวงจร PCB เพื่อค้นหาความผิดปกติ เช่น รอยบัดกรีที่ไม่ได้มาตรฐาน, การจัดวางชิ้นส่วนผิดตำแหน่ง, หรือรอยแตกบนลายวงจร ซึ่งระบบสามารถตรวจสอบได้แม่นยำถึงระดับไมโครเมตร โดยสามารถตรวจสอบแผงวงจรนับพันชิ้นต่อชั่วโมงได้อย่างมีประสิทธิภาพ และลด Human Error ลงอย่างมหาศาล - SPI (Solder Paste Inspection)
SPI ใช้ตรวจสอบปริมาณและความแม่นยำในการวางตะกั่วบัดกรีบน PCB ก่อนเข้าสู่กระบวนการ Reflow Soldering โดยระบบนี้สามารถตรวจจับจุดที่มีความเสี่ยงว่าจะเกิดความผิดพลาดได้ล่วงหน้า เช่น ปริมาณตะกั่วน้อยเกินไปหรือมากเกินไป ซึ่งมีผลโดยตรงต่อความแข็งแรงของการบัดกรี - X-ray Inspection (AXI)
AXI ใช้ในการตรวจสอบคุณภาพจุดเชื่อมต่อที่มองไม่เห็นด้วยสายตาปกติ เช่น BGA (Ball Grid Array) หรือ CSP (Chip Scale Package) ซึ่งอยู่ใต้ชิปหรือใต้ชิ้นส่วนบน PCB ระบบนี้สามารถตรวจสอบและวิเคราะห์โครงสร้างภายในได้ละเอียด แม่นยำ ลดปัญหาที่ซ่อนเร้นซึ่งอาจพบในขั้นตอนหลังการใช้งาน
AI กุญแจสำคัญในการยกระดับความแม่นยำของ Vision Technology
แม้ Vision Technology จะสามารถตรวจสอบความผิดปกติได้ละเอียดอยู่แล้ว แต่การนำ AI มาผสานร่วมกันได้กลายเป็นตัวเปลี่ยนเกม (Game changer) ของอุตสาหกรรม เนื่องจาก AI สามารถเรียนรู้และจดจำรูปแบบของความผิดปกติได้จากข้อมูลมหาศาลที่ป้อนเข้าสู่ระบบ โดยไม่ต้องอาศัยการเขียนโปรแกรมอย่างซับซ้อน และสามารถระบุข้อผิดพลาดได้รวดเร็วกว่าเดิมถึง 10 เท่า
ประโยชน์ของ AI ในกระบวนการตรวจสอบคุณภาพ:
- Predictive Quality (การพยากรณ์คุณภาพล่วงหน้า)
AI สามารถวิเคราะห์ข้อมูลย้อนหลังจากกระบวนการผลิตเพื่อพยากรณ์จุดที่มีความเสี่ยงจะเกิดความผิดพลาดในอนาคต เช่น หากพบว่าจุดใดมีข้อผิดพลาดบ่อย AI สามารถส่งคำเตือนไปยังฝ่ายผลิตเพื่อป้องกันข้อผิดพลาดก่อนที่จะเกิดขึ้นจริงได้ - Machine Learning ในการตรวจสอบ Defect
ระบบ AI ใช้เทคนิค Machine Learning เพื่อเรียนรู้จากภาพที่ถูกตรวจสอบแล้วจำนวนมหาศาล ทำให้สามารถตรวจจับ Defect ใหม่ ๆ ได้อย่างรวดเร็ว ลด False Reject (การปฏิเสธชิ้นงานที่ไม่มีปัญหา) และ False Accept (การปล่อยผ่านชิ้นงานที่มีปัญหา) ได้อย่างมีประสิทธิภาพสูงสุด - ระบบ Smart Traceability
AI ช่วยในการเก็บข้อมูลเชิงลึกเกี่ยวกับแหล่งที่มาของปัญหา โดยติดตามข้อมูลย้อนหลังไปถึงกระบวนการผลิตและวัตถุดิบ ทำให้โรงงานสามารถปรับปรุงกระบวนการผลิตและลดอัตราการเกิดข้อผิดพลาดได้อย่างตรงจุด
โอกาสและความท้าทายของ Vision Technology & AI ในไทย
เทคโนโลยี Vision Technology และ AI นับเป็นโอกาสสำคัญที่จะช่วยยกระดับขีดความสามารถในการแข่งขันของอุตสาหกรรม PCB และเซมิคอนดักเตอร์ไทยในตลาดโลก โดยเฉพาะในยุคที่คุณภาพสินค้าเป็นตัวตัดสินความสำเร็จของธุรกิจ ผู้ผลิตที่สามารถส่งมอบสินค้าปราศจากข้อบกพร่องในระดับสูงสุด ย่อมมีโอกาสคว้าคำสั่งซื้อจากแบรนด์ชั้นนำทั่วโลกได้มากขึ้น นอกจากนี้ การประยุกต์ใช้เทคโนโลยีขั้นสูงยังสามารถดึงดูดความสนใจของนักลงทุนที่ต้องการมาตรฐานการผลิตที่เข้มงวด ทำให้โรงงานไทยสามารถก้าวขึ้นมาเป็นซัพพลายเออร์ที่น่าเชื่อถือของห่วงโซ่อุปทานระดับโลกได้ไม่ยาก
ขณะเดียวกัน Vision Technology และ AI ยังช่วยแก้ไขปัญหาที่โรงงานในไทยเผชิญอยู่เสมอ นั่นคือ การขาดแคลนแรงงานที่มีทักษะเฉพาะทาง เนื่องจากระบบตรวจสอบอัตโนมัติสามารถเข้ามาทำหน้าที่แทนบุคลากรในการตรวจสอบงานที่ซับซ้อนและมีความละเอียดสูงได้ ซึ่งนอกจากจะช่วยลดต้นทุนด้านแรงงานแล้ว ยังทำให้โรงงานสามารถบริหารจัดการกระบวนการผลิตได้มีประสิทธิภาพสูงขึ้นกว่าเดิม ลดความผิดพลาดที่อาจเกิดจาก Human Error และช่วยให้พนักงานสามารถย้ายไปทำงานที่มีมูลค่าเพิ่มได้มากขึ้น เช่น การวางแผนและพัฒนากระบวนการผลิตใหม่ๆ
อย่างไรก็ตาม แม้ Vision Technology และ AI จะให้ประโยชน์มหาศาล แต่ความท้าทายที่สำคัญคือ ต้นทุนการลงทุนที่ค่อนข้างสูง โดยเฉพาะโรงงานขนาดกลางและเล็ก (SME) อาจประสบปัญหาด้านการลงทุนเริ่มต้นที่สูงจนเกินไป จนเกิดความลังเลที่จะเริ่มต้นนำเทคโนโลยีนี้เข้ามาใช้ในกระบวนการผลิต นอกจากนี้ ยังมีประเด็นการขาดแคลนบุคลากรที่มีความรู้และทักษะด้าน Vision และ AI โดยเฉพาะในกลุ่มวิศวกรที่สามารถจัดการและบำรุงรักษาระบบเหล่านี้อย่างมีประสิทธิภาพ ทำให้โรงงานต้องลงทุนในการฝึกอบรมบุคลากรอย่างต่อเนอื่ ง และอาจต้องนำเข้าผู้เชี่ยวชาญจากต่างประเทศ ซึ่งเป็นการเพิ่มต้นทุนในการดำเนินงาน
นอกจากนี้ อีกหนึ่งความท้าทายที่ไม่ควรมองข้ามคือ การบริหารจัดการข้อมูล เนื่องจากระบบ Vision Technology และ AI ต้องอาศัยข้อมูลจำนวนมหาศาลในการเรียนรู้และประมวลผล ดังนั้น โรงงานที่ต้องการใช้เทคโนโลยีนี้อย่างเต็มประสิทธิภาพจำเป็นต้องมีการวางแผนและลงทุนระบบจัดเก็บข้อมูลที่เป็นระบบ มีมาตรฐาน และปลอดภัย หากบริหารจัดการข้อมูลได้ไม่ดีพออาจส่งผลให้ระบบทำงานไม่ได้เต็มที่ หรือเกิดปัญหาด้านความปลอดภัยของข้อมูลตามมาได้
ดังนั้น โรงงานไทยที่สนใจนำ Vision Technology และ AI มาประยุกต์ใช้ในกระบวนการผลิต จึงควรวางแผนการลงทุนอย่างรอบคอบ เตรียมพร้อมทั้งในด้านงบประมาณ บุคลากร และการบริหารข้อมูล เพื่อให้สามารถก้าวข้ามความท้าทายและใช้ประโยชน์จากเทคโนโลยีเหล่านี้ได้อย่างเต็มศักยภาพที่สุด
อนาคตของการผลิตที่ขับเคลื่อนด้วย Vision และ AI
เทคโนโลยี Vision และ AI ในกระบวนการตรวจสอบคุณภาพไม่ใช่แค่ทางเลือก แต่กลายเป็น “ทางรอด” สำหรับอุตสาหกรรม PCB และเซมิคอนดักเตอร์ไทยที่ต้องการก้าวสู่ตลาดโลกอย่างเต็มตัว โรงงานที่เริ่มต้นลงทุนก่อนย่อมได้เปรียบในการแข่งขันระยะยาว และสามารถตอบโจทย์ลูกค้าระดับโลกที่มีมาตรฐานสูงขึ้นเรื่อย ๆ ได้อย่างมีประสิทธิภาพ
บทความนี้เป็นส่วนหนึ่งของ หัวข้อ “ภาพรวมอุตสาหกรรม PCB และเซมิคอนดักเตอร์ไทย” โดยเชื่อมโยงประเด็น Vision Technology และ AI กับแนวโน้มอนาคตของอุตสาหกรรมการผลิตขั้นสูง
